Dobór suportu rowerowego zaczyna się od dwóch pomiarów: szerokości mufy w ramie i średnicy, którą ta mufa przyjmuje. Od tych liczb zależy nie tylko to, czy część w ogóle wejdzie na miejsce, ale też ustawienie korby, linię łańcucha i kulturę pracy całego napędu. W tym tekście pokazuję, jakie wymiary naprawdę mają znaczenie, jak rozpoznać popularne standardy oraz jak sprawdzić, co pasuje do Twojej ramy i korby bez zgadywania.
Najważniejsze liczby warto sprawdzić zanim kupisz nowy suport
- Najpierw mierz szerokość mufy suportu, a dopiero potem sprawdzaj średnicę wewnętrzną i typ gwintu.
- Najczęstszy gwintowany standard to BSA 1.37 x 24 TPI z mufą 68 mm w szosie i 73 mm w MTB.
- W systemach press-fit bardzo często spotkasz BB86/92 z mufą 41 mm i PF30 z mufą 46 mm.
- Sam rozmiar ramy nie wystarcza: ważna jest też oś korby, jej średnica i wymagane dystanse.
- Jeśli kupujesz części do roweru wyprawowego, gwintowany suport zwykle wygrywa prostszym serwisem i mniejszą wrażliwością na tolerancje.
Jakie wymiary suportu naprawdę mają znaczenie
Gdy ktoś pyta o wymiary suportu, zwykle chodzi o cztery rzeczy: szerokość mufy, średnicę jej otworu, typ połączenia z ramą oraz średnicę osi korby. To właśnie ten zestaw decyduje o kompatybilności, a nie sam napis na pudełku czy ogólne określenie „do szosy” albo „do MTB”.
Najprościej patrzę na to tak:
- szerokość mufy mówi, jak gruba jest część ramy, w której siedzi suport,
- średnica wewnętrzna mówi, czy rama jest gwintowana, czy press-fit,
- typ gwintu albo standard wcisku określa, jak mocuje się miski lub łożyska,
- średnica osi korby mówi, z jakim suportem dany mechanizm korbowy zagra bez luzów i bez dociskania na siłę.
W praktyce ważna jest też linia łańcucha. Dwie części mogą pasować mechanicznie, ale jeśli osie i dystanse nie są dobrane dobrze, napęd będzie pracował gorzej, a przednia przerzutka lub tylna linia napędu mogą wymagać korekty. Różnice rzędu 2-3 mm potrafią już zrobić odczuwalną różnicę, a w szosowych układach spotyka się choćby linię łańcucha 45 mm i 47,5 mm w wersjach Wide. Dlatego zanim skupisz się na modelu, ustal bazowe liczby. To prowadzi wprost do najpopularniejszych standardów, które najlepiej uporządkować w jednej tabeli.
Najpopularniejsze standardy i ich typowe rozmiary
Obecnie rynek nie jest już tak chaotyczny jak kiedyś, ale nadal istnieje kilka równolegle używanych standardów. Najbardziej praktyczne jest rozróżnienie między suportami gwintowanymi i press-fit, bo to od razu zawęża wybór części.
| Standard | Typ | Średnica gniazda | Typowa szerokość | Najczęstsze zastosowanie | Co warto zapamiętać |
|---|---|---|---|---|---|
| BSA / English | Gwintowany | ok. 33,6-33,9 mm | 68 mm, 73 mm, 83 mm, 100 mm | szosa, MTB, rowery trekkingowe i wyprawowe | Najpopularniejszy gwint. Zwykle łatwy w serwisie i dobrze znosi codzienne użytkowanie. |
| T47 | Gwintowany | ok. 46 mm | 68 mm, 73 mm, 83 mm, 100 mm | szosa, gravel, nowoczesne ramy premium | Łączy duży otwór pod sztywniejsze osie z gwintem, więc jest popularny w nowych ramach. |
| BB86 / BB92 | Press-fit | 41 mm | 86,5 mm, 90 mm, 91,5 mm, 104,5 mm, 107 mm, 121 mm, 132 mm | szosa i MTB, zwłaszcza konstrukcje z szeroką mufą | Dobry dla osi 24 mm i niektórych 30 mm, ale wymaga dokładności ramy i montażu. |
| BB30 | Press-fit | 42 mm | 68 mm, 73 mm, 83 mm, 84,5 mm, 120 mm | szosa, MTB, starsze i sportowe konstrukcje | Bezpośrednio przyjmuje łożyska w ramie, ale jest bardziej wymagający pod względem tolerancji. |
| PF30 | Press-fit | 46 mm | 61 mm, 68 mm, 73 mm, 83 mm, 100 mm | szosa, gravel, MTB, fat bike | Duży otwór w ramie i wciskane miski. Często spotykany przy korbach 30 mm. |
Jeśli mam wskazać jedną praktyczną różnicę, to jest nią sposób obsługi. Gwintowane rozwiązania są zwykle prostsze przy wymianie i mniej kapryśne, a press-fit częściej wymaga bardzo równej, dobrze wykonanej mufy. Z kolei w niektórych nowoczesnych ramach press-fit daje projektantom większą swobodę przy doborze szerokości i sztywności. To jednak nadal tylko połowa układanki, bo ramę trzeba jeszcze poprawnie zmierzyć.

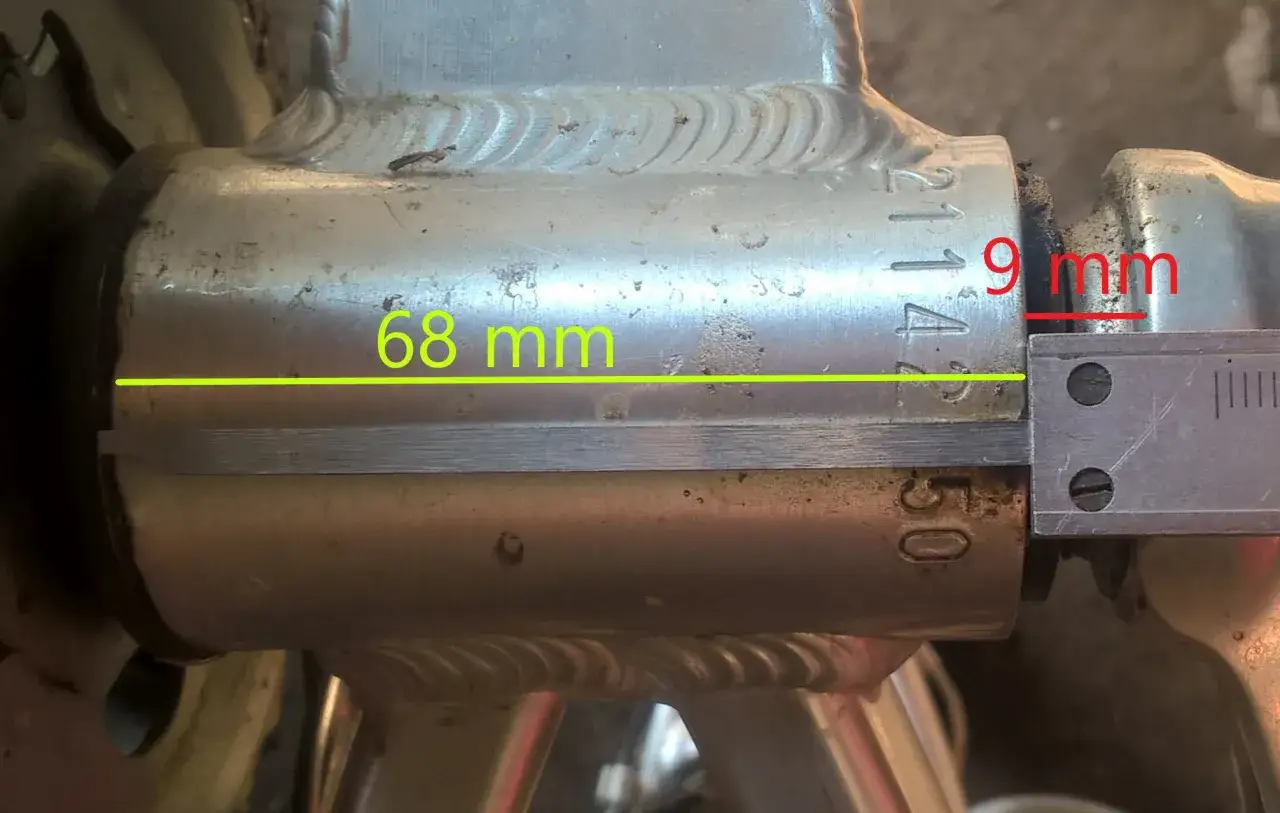

Jak poprawnie zmierzyć mufę suportu
Najpewniejszy pomiar robię suwmiarką i spokojnie, bez zgadywania „na oko”. Wystarczy kilka minut, ale warto trzymać się kolejności, bo łatwo pomylić szerokość mufy z czymś zupełnie innym.
- Zmierz szerokość mufy od jednej płaszczyzny oparcia do drugiej. To podstawowy wymiar ramy.
- Sprawdź średnicę wewnętrzną otworu albo gwintu. Przy press-fit patrzysz na średnicę gniazda, przy gwincie na specyfikację gwintu.
- Ustal, czy mufa jest gwintowana, czy gładka pod wcisk. To od razu eliminuje połowę błędnych części.
- Zobacz, czy rama nie ma asymetrii albo specjalnych dystansów po jednej stronie. To częste w rozwiązaniach typu Wide, Ai albo w ramach z przesuniętą linią łańcucha.
- Porównaj dane ramy z wymaganiami korby. Sama mufa może pasować, ale oś korby już niekoniecznie.
Ważna uwaga: przy press-fit liczy się nie tylko sam wymiar, ale też jakość powierzchni. Nawet niewielka niedokładność, lakier w gnieździe albo zużycie ramy potrafią dać później skrzypienie. Dlatego przy starszych ramach i rowerach używanych nie zakładałbym, że „standard jest standardem” w absolutnym sensie. Po pomiarze ramy trzeba jeszcze dopasować korbę, bo to ona często przesądza o finalnym wyborze.
Co musi się zgadzać poza samą ramą
Najwięcej błędów widzę wtedy, gdy ktoś sprawdza tylko mufę i kupuje suport „do BSA” albo „do PF30”. To za mało. Musi się zgadzać także oś korby, jej średnica, długość i zestaw dystansów, bo różne systemy nie prowadzą łożysk w identycznym miejscu.
Najczęściej spotkasz osie o średnicy 24 mm, 30 mm i 29 mm w systemie DUB. Każdy z tych wariantów wymaga innego suportu albo innego zestawu tulei i podkładek. Przykład jest prosty: korba z osią 30 mm nie wejdzie sensownie w suport przeznaczony pod 24 mm, nawet jeśli rama ma właściwy standard gniazda.
Warto też pamiętać o takich detalach jak:
- chainline czyli linia łańcucha, która wpływa na pracę napędu,
- Q-factor, czyli szerokość rozstawu ramion korby,
- dystanse, które kompensują szerokość mufy albo wariant korby,
- wersje Wide, gdzie oś bywa dłuższa o kilka milimetrów, aby ustawić napęd szerzej.
W praktyce to właśnie te „drobiazgi” decydują, czy rower będzie cichy i przewidywalny, czy zacznie ocierać, skrzypieć albo wymagać ponownego składania. A skoro już wiemy, co ma się zgadzać, przejdźmy do najczęstszych pomyłek, które najłatwiej wyłapać jeszcze przed zakupem.
Najczęstsze błędy przy doborze
Gdybym miał wskazać trzy pomyłki, które widzę najczęściej, byłyby to: pomiar „na oko”, mylenie systemów press-fit oraz ignorowanie osi korby. Każda z tych rzeczy potrafi kosztować czas, zwrot części i niepotrzebny demontaż.
- Mylenie szerokości z średnicą - 68 mm to nie to samo co 33,9 mm lub 46 mm.
- Zakładanie, że każdy press-fit jest taki sam - BB86, PF30 i BB30 nie są zamienne bezpośrednio.
- Brak kontroli osi korby - nawet zgodna rama nie pomoże, jeśli suport jest pod inną średnicę.
- Pomijanie spacerów - kilka milimetrów podkładek może zdecydować o płynności pracy napędu.
- Ignorowanie asymetrii ramy - w niektórych ramach lewa i prawa strona nie mają identycznej geometrii.
Jeśli zależy Ci na rowerze do codziennej jazdy, turystyki albo bikepackingu, po prostu wybieram rozwiązanie bardziej przewidywalne serwisowo. To właśnie dlatego gwintowane suporty wciąż mają mocną pozycję, mimo że rynek od lat pcha się w coraz bardziej złożone konstrukcje.
Kiedy gwintowany suport ma przewagę w praktyce
Nie każdy wybór da się sprowadzić do czystej sztywności czy gramów. W rowerze używanym często, obciążonym bagażem albo składanym na własnym serwisie, gwintowany suport ma bardzo konkretną zaletę: łatwiej go obsłużyć i trudniej źle zamontować.
Najczęściej widzę to w rowerach gravelowych, trekkingowych i wyprawowych. Jeśli rower ma wozić sakwy, pracować w deszczu i dać się naprawić z dala od dużego serwisu, BSA albo T47 są po prostu rozsądnym wyborem. Nie oznacza to, że press-fit jest zły. Oznacza tylko tyle, że jego sens najlepiej widać tam, gdzie liczy się nowoczesna konstrukcja ramy i dokładność wykonania, a nie tylko prostota obsługi.
W praktyce decyzję warto sprowadzić do pytania: czy ważniejsze jest dla mnie maksymalnie wygodne serwisowanie, czy dopasowanie do konkretnej ramy i korby? Gdy odpowiesz na to uczciwie, wybór robi się dużo prostszy. Na koniec zostaje już tylko krótka checklista, którą dobrze mieć pod ręką przed zakupem.
Co sprawdzić przed zakupem, żeby nie wracać do tematu drugi raz
Jeśli miałbym zamknąć ten temat w jednej roboczej procedurze, brzmiałaby tak: najpierw rama, potem korba, na końcu dystanse i szczegóły montażowe. To porządek, który oszczędza najwięcej czasu.
- Odczytaj standard mufy z ramy albo zmierz ją suwmiarką.
- Sprawdź, czy masz gwint, czy press-fit.
- Porównaj średnicę osi korby z wymaganiami suportu.
- Ustal, czy potrzebujesz wersji standardowej czy Wide.
- Sprawdź, czy producent przewiduje konkretne dystanse lub podkładki.
- Jeśli masz wątpliwości, wybierz rozwiązanie zgodne z dokumentacją ramy, a nie tylko podobne wymiarowo.
W temacie suportów najwięcej problemów nie robią same liczby, tylko ich błędna interpretacja. Gdy pilnujesz szerokości mufy, średnicy gniazda i osi korby, większość decyzji staje się prosta. A to właśnie jest najcenniejsze przy zakupie części do roweru, który ma działać bez niespodzianek.
